| Merknaam: | Autonics |
|---|---|

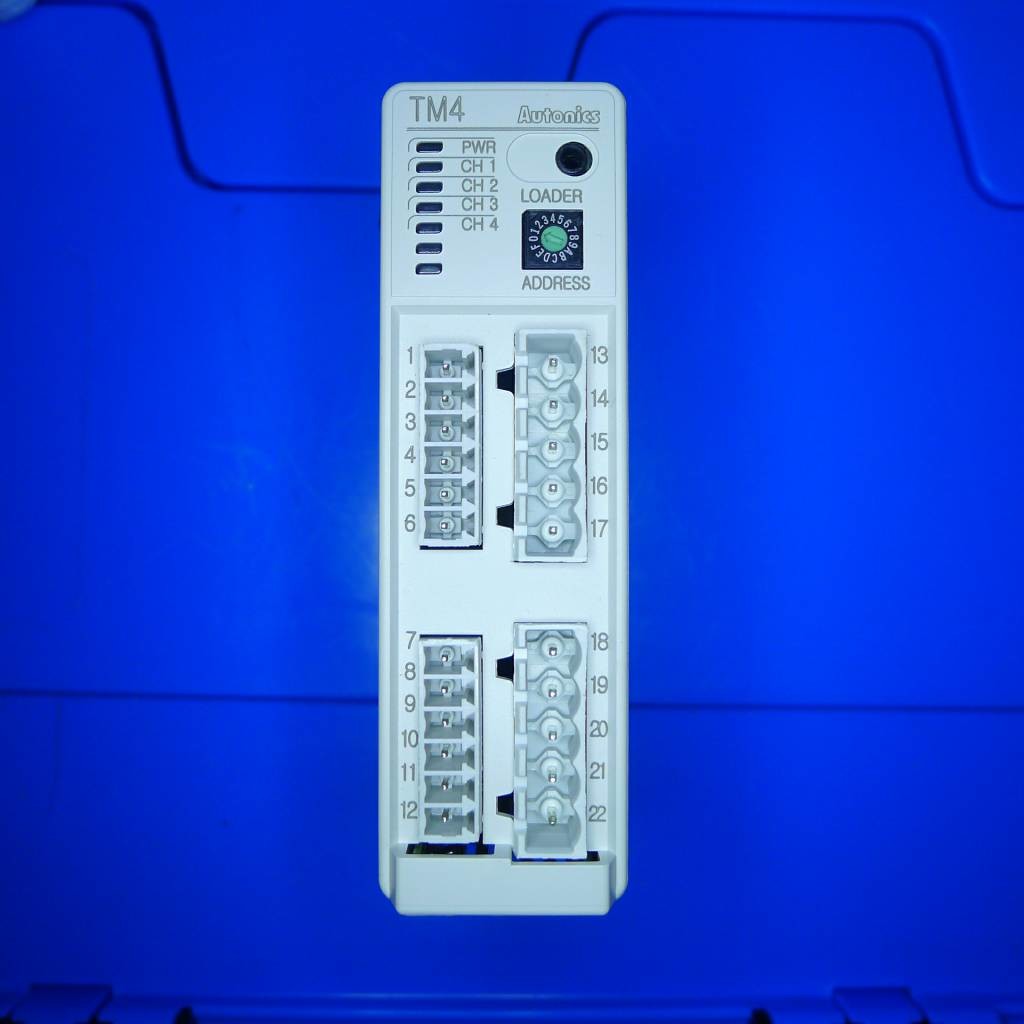

| Modelnummer: | TM4-N2SB |
| Verpakking Details: | standaard de uitvoerpakket |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T |
Gegevensblad
| Vertoningsmethode | Niet-vertoning |
| Controlemethode | ON/OFF CONTROLE, P, PI, PD, PID CONTROLE |
| Aantal Inputkanalen | 4 - kanaal |
| Inputspecificatie | Thermokoppel: K (CA), J (IC), E (Cr), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT), L (IC), U (CC), Platinel II OTO: DPt100Ω, JPt100Ω |
| Bemonsteringscyclus | 100ms (synchrone bemonstering 4-CH) |
| Controleoutput | SSR-AANDRIJVING ([ON/OFF] 22VDC) |
| Optieoutput | RS485 mededeling |
| Moduletype | Uitbreidingsmodule |
| Voeding | 24VDC |
| Meting Accuracy_Thermocouple | (PV ±0.5% of ±1℃, selecteert highter) ±1-cijfer max. |
| Meting Accuracy_RTD | (PV ±0.5% of ±1℃, selecteert hogere) ±1-cijfer max. |
| Hysterese (regelbare gevoeligheid) | 1 aan (0,1 aan 100℃/℉) variabele 100℃/℉ |
| Evenredige Band | 0,1 aan 999.9℃/℉ |
| Integrale Tijd | 0 tot 9999 seconden |
| Afgeleide Tijd | 0 tot 9999 seconden |
| Controleperiode | 0,1 tot 120,0 seconden (slechts voor relaisoutput, SSR-aandrijvingsoutput) |
| Het handterugstellen | 0,0 tot 100,0% |
| Isolatietype | Dubbele isolatie of versterkte isolatie (diëlektrische sterkte tussen het metende inputdeel en het machtsdeel: 1kV) |
| Environment_Ambienttemperatuur | -10 aan 50℃, opslag: -20 aan 60℃ |
| Environment_Ambientvochtigheid | 35 aan 85%-relatieve vochtigheid, opslag: 35 aan 85%-relatieve vochtigheid |
| Weight_Expansionmodule | Ong. 231g (ong. 166g) |
※ De uitbreidingsmodule levert geen macht/comm. terminal. Orde het met de basismodule.
※ In het geval van thermokoppel K, J, E, T, N, is het onder -100℃ en L, U, Platinel II, het is onder ±1-cijfer ±2℃.
In het geval van thermokoppel B, kan de vertoningsnauwkeurigheid niet onder 400℃ worden verzekerd.
In het geval van thermokoppel R, S, is het onder 200℃ en C, G, het is max. ±1-cijfer 3℃.
※ Invloed van temperatuur: Van toepassing geweest wanneer het voor uit kamertemperatuur (23±5℃) waaier is.
※ Het gewicht omvat verpakking. Het gewicht in haakje is voor slechts eenheid.
※ De milieuweerstand wordt geschat bij geen het bevriezen of condensatie.
