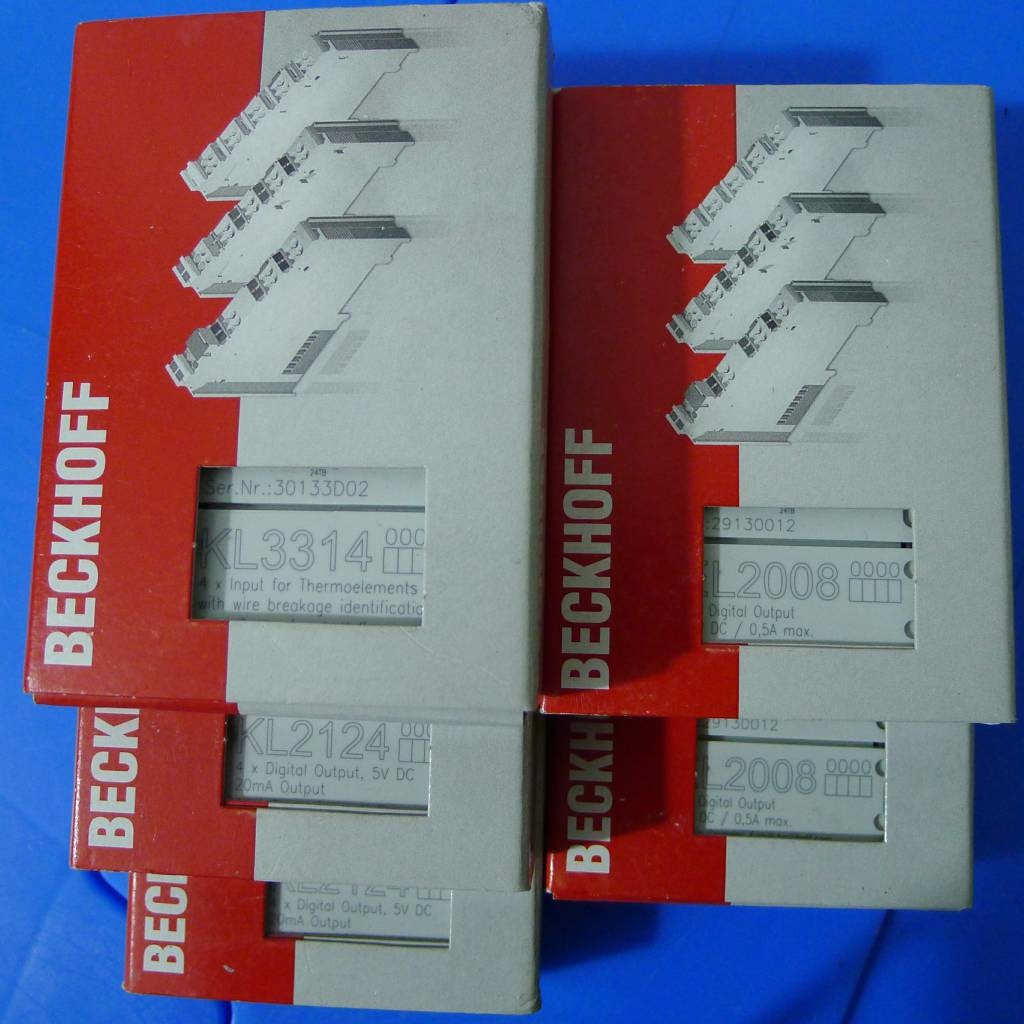

| Plaats van herkomst: | Duitsland |
|---|---|
| Merknaam: | Beckhoff |
| Modelnummer: | KL3314 |
| Min. bestelaantal: | 5 PCs |
| Verpakking Details: | standaard de uitvoerpakket |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T |
| Model | KL3314 |
| Inputpunten: | 4 |
| Voeding: | aangedreven door K-bus |
| Het Type van thermokoppelsensor: | J, K, L, B, E, N, R, S, T, U-TYPE (GEBREK DIE PLAATSEN: K type), mV signaalmeting |
| Verbindingsmethode: | systeem met 2 draden |
| Temperatuurwaaier: | hangt van de metende waaier van elke sensor af (gebrek die plaatsen: K type: -100… + 1.370 ° C) |
| Resolutie: | 0.1°C/digitaal |
| Omzettingstijd: | Mej. ~ 250 |
| De Aanwijzing van de bedradingsfout: | ja |
| Metingsfout: | <> |
| Elektroisolatie: | 500 Vrms (k-Bus/signaalvoltage) |
| K-bus Huidige Consumptie: | 75mA |
| Beetjebreedte in Procesbeeld: | input: 4 gegevens met 16 bits van x (4 facultatieve controle met 8 bits/de status van x) |
| Configuratie: | geen adres het plaatsen, configuratie via buskoppeling of controlemechanisme |
| Gewicht: | 75g |
| Het werk/Opslagtemperatuur: | 0… +55 °C/-25… +85 °C |
| Relatieve Vochtigheid: | non-condensing 95%, |
| Anti-vibration/Effectweerstand: | leef en60068-2-6 en60068-2-27/29 na |
Andere modelkl3312/kl2124/el1002/kl3351 kan ook volgens de eisen van klanten worden verstrekt.
De vloer zet, adjustableB0522652-Z01-01 op
Item.Qty.Order no.tt-Deel Nr.
11 bodem plate0504294-00
21 Setscrew M30x1.50504293-00
51 anker bolt1100334-00
HEEFT M 16 x 240/125/145
255 856
71Hexagon nut1100329-00
DIN 439 M30x1,5 - BRÜN
91 sferische disk1100330-00
DIN 6319 C - 21
101 Hexagon nut1101105-00
DIN 934 M16 - VZ
111 Washer1100913-00
DIN 125 B - 17 - VZ
Kader
B00974469-Z01-00
aandrijvingssysteem
Item.Qty.Order no.tt-Deel Nr.
12 de vloer zet, adjustableB0522652-01 op
251 Frame00974466-04
262 Rail00974332-00
5006Hexagon contactdoos hoofdglb screw1100701-00
DIN 912 M16 X 45 - VZ 8,8
5012 Hexagon contactdoos hoofdglb screw1100673-00
DIN 912 M8 X 20 - VZ 8,8
5032Hexagon screw1150088-00
DIN 933 M8 X 40 - VZ 8,8
5042Hexagon nut1100734-00
DIN 934 M8 - VZ
5056Washer1100920-00
DIN 7349 - 17 - VZ
Basiskader
B00979199-Z01-00
Langsligger
Item.Qty.Order no.tt-Deel Nr.
Vloer 16 zet, adjustableB0522652-01 op
251 Frame00978809-02
1001Locator bolt1250134-00
ø 12/16mm
NLM 03108-162
1011Locator bolt1250526-00
ø 12/16mm
NLM 03108-16
SupplyB00980710-Z01-00 met samengeperste lucht
Item.Qty.Order Nr.
201 pneumatisch materiaal
1001 de reeks van de de diensteenheid
DE_SY.265763-A
1011 activeringsklep
Ms6-SV-agd-e-10v24-zo-AD1
WPB
548 713
1021 veelpolig
Contactdoosafzet neca-s1g9-P9
MP3
552 703
1033Distributor-blok
Fr-8-1/4
002 078
1041 insteekschroefverbinding
Qs-g1/2-16
186 105
1051 l-stop-in schroefverbinding
Qsl-g1/2-16
186 126
1064 hoekstop
90° - ø28
Euro 828 338
1076 Rechte stopschakelaar
ø28
Euro 828 337
1083 proefstop
B-1/2
003 571
1097 Verbindingsmontage
ø 22 - G1/2 a
Euro 822 360
1101 l-stop-in schroefverbinding
90° - ø28 - G1 a
Euro 828 336
Kabelkanaal
B00949905-Z01-03
Item.Qty.Order no.tt-Deel Nr.
301 Duct00949391-02
311 Duct00949446-03
321 Cover00949541-01
Buisdekking, recht
331 Cover00949542-01
341 kabel duct00949899-03
10016 Bushing1117758-00
ELB
8770 1050
1018 Spanning relief1150730-00
ZL 80
8770 1015
1204 scharnier 120°1325586-00
1069-U6
1254 magnetische 20SCA1100340-00
01-9200 022
50016 Hexagon contactdoos hoofdglb screw1100655-00
X12 VAN DIN 912 M6 - VZ 8,8
5014 Hexagon contactdoos hoofdglb screw1100627-00
DIN 912 M4 X 10 - VZ 8,8
5104 ovaal-hoofdscrew1112199-00
ISO 7380 ULF M6 X 10 - VZ 10,9
5117 Fillister hoofdscrew1150974-00
ISO 7380 M4 X 6 - A4
5204Washer1100907-00
DIN 125 B - 4,3 - VZ
5254 slot washer1161328-00
DIN 6799, ø4,0mm
5308Hexagon nut1100733-00
DIN 934 M5 - VZ
Wachtpaneel
B00979881-Z01-02
Item.Qty.Order no.tt-Deel Nr.
201 materiaal configuration00981731-00
301 Frame00980565-03
312 hoek plate00949232-03
329 Voordeur panel0799873-00
336 Scharnier block0799874-01
341 dekking plate00949929-02
354 hoek plate00949764-01
362 uiteinde plate00982143-00
371 Holder00982236-00
383 Angle00978886-02
391 Tube00982084-00
401 pal plate00957047-00
1001 Macrolon panel10950036-02
NACH ZEICHNUNG
NR.10950036
1011 Macrolon panel10949319-02
NACH ZEICHNUNG
NR.10949319
1021 Macrolon panel10949320-00
NACH ZEICHNUNG
NR.10949320
1031 Macrolon panel10982158-00
NACH ZEICHNUNG
NR.10982158
1041 Web dubbele plate10949935-01
NACH ZEICHNUNG
NR.10949935
1051 Web dubbele plate10949936-00
NACH ZEICHNUNG
NR.10949936
1061 Tunnel10956975-00
NACH ZEICHNUNG
NR.10956975
Wachtpaneel
B00980897-Z01-01
