| Merknaam: | IDEC |
|---|---|

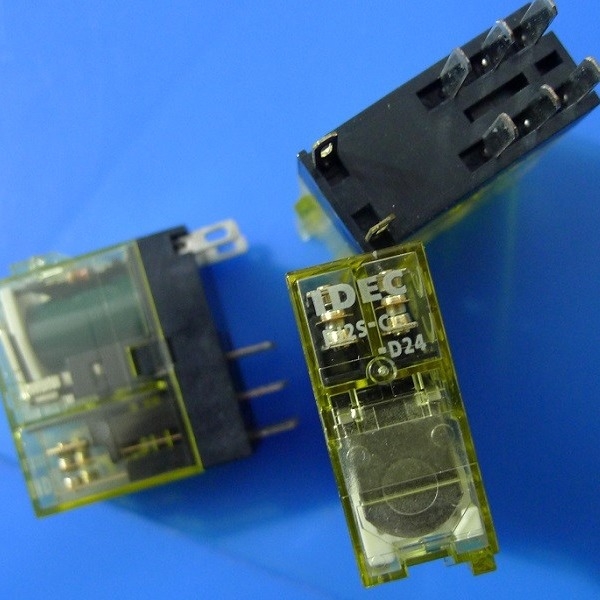

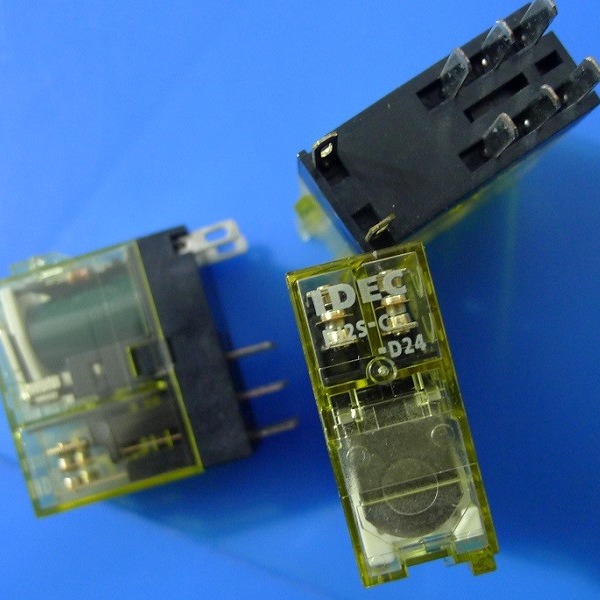

| Modelnummer: | Rj2s-cl-D24V |
| Verpakking Details: | standaard de uitvoerpakket |
| Levertijd: | 5-8 werkdagen |
| Betalingscondities: | T/T |
| Rolvoltage: | DC24V | Geschatte stroom: | 8A |
|---|---|---|---|
| Contactpersoonformulier: | twee open dichte twee | contactmateriaal: | zilveren nikkellegering |
Afmetingen:
Eigenschappen van RJ-relais van de reeks de slanke macht
Compacte en ruwe machtsrelais. Grote omschakelingscapaciteit.
• Compacte huisvesting slechts brede 12.7mm.
Grote contactclassificatie
RJ1 (1-pool): 16A (het algemene gebruiksclassificatie @250V AC van UL)
RJ2 (2-pool): 8A
• Niet-gepolariseerde LEIDENE indicator beschikbaar op bladtype. Van de de gidsstructuur van IDEC het unieke lichte Engelse hoge zicht van rolstatus van om het even welke richting.
• Het uitstekende elektro en mechanische leven.
Het elektroleven: 200.000 verrichtingen (AC lading)
Het mechanische leven: 30 miljoen verrichtingen (AC lading)
• Volgzame RoHSrichtlijn (de EU richtlijn 2002/95/EG). Bevat geen lood, kwik, zeswaardig chroom, PBB of PBED).
• Diodemodel:
Het diodeomgekeerde weerstaat voltage: 1000V
• UL erkend, verklaarde CSA, volgzaam EN.
Specificaties
| Model | RJ1 | RJ2 | |
| Aantal Polen | 1-pool | 2-pool | |
| Contactconfiguratie | SPDT | DPDT | |
| Contactmateriaal | Zilveren-nikkellegering | ||
| Graad van Bescherming | IP40 | ||
| Contactweerstand (aanvankelijke waarde) (*1) | 50mΩ maximum | ||
| Stel Tijd (*2) in werking | 15 Mej.maximum | ||
| Versietijd (*2) | 10 Mej.maximum (met diode: 20 Mej.maximum) | ||
| Diëlektrische Sterkte | Tussen contact en rol | 5000V AC, 1 minuut | 5000V AC, 1 minuut |
| Tussen contacten van dezelfde pool | 1000V AC, 1 minuut | 1000V AC, 1 minuut | |
| Tussen contacten van verschillende polen | -- | 3000V AC, 1 minuut | |
| Trillingsweerstand | Werkende uitersten | 10 aan 55Hz, omvang 0,75 mm | |
| Schadegrenzen | 10 aan 55Hz, omvang 0,75 mm | ||
| Schokweerstand | Werkende uitersten | GEEN contact: 200m2/s NC contacteren: 100m2/s | |
| Schadegrenzen | 1000m2/s | ||
| Het elektroleven (geschatte lading) | AC lading: 200.000 verrichtingenminimum (verrichtingsfrequentie 1800 per uur) | ||
| Gelijkstroom-lading: 100.000 verrichtingenminimum (verrichtingsfrequentie 1800 per uur) | |||
| Het mechanische Leven (geen lading) | AC rol: 30.000.000 verrichtingenminimum (verrichtingsfrequentie 18.000 verrichtingen per uur) | ||
| Gelijkstroom-rol: 50.000.000 verrichtingenminimum (verrichtingsfrequentie 18.000 verrichtingen per uur) | |||
| Werkende Temperatuur (*3) | -40 aan +70℃ (geen het bevriezen) | ||
| Werkende Vochtigheid | 5 aan 85%-relatieve vochtigheid (geen condensatie) | ||
| Gewicht (ong.) |
19g (bladtype), 17g (PCB-vormc), 16g (PCB-vorma type) |
||
